說明： |

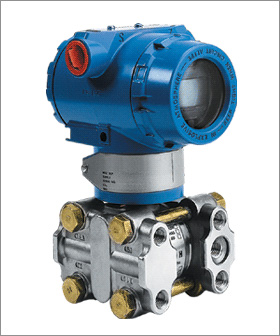

二、3351dr型微差壓變送器 以差動電容為檢測原理，組成微差壓電容式變送器，輸入壓力為0-50～1000pa，輸出4～20ma dc模擬信號。 使用對象：液體、氣體和蒸氣。
| 3351dr型 |
微差壓變送器 |
|
1 |
0-50～300pa |
| 2 |
0-0.1～1kpa |
|
代號 |
功能 |
| n
|
普通模擬型：（輸出：4～20ma）
|
| g
|
常規智能型：（輸出：4～20ma）
|
| s
|
標準智能型：（輸出：4～20ma帶hart總線協議）
|
|
|
代號 |
結構材料
|
|
法蘭接頭 |
排氣/排液閥 |
隔離膜片 |
灌充液體 |
|
j1 |
316不銹鋼 |
316不銹鋼 |
316不銹鋼 |
硅油
|
|
j2 |
316不銹鋼 |
316不銹鋼 |
哈氏c-276 |
|
j3 |
316不銹鋼 |
316不銹鋼 |
蒙乃爾 |
|
j4 |
316不銹鋼 |
316不銹鋼 |
鉭 |
|
|
代號 |
靜壓mpa
|
|
a |
1 |
|
|
代號 |
精度 |
|
q1 |
0.2%fs |
|
q2 |
0.5%fs |
|
|
代號 |
電氣連接頭 |
|
l1 |
m20x1.5內螺紋 |
|
l2 |
1/2npt內螺紋 |
|
|
代號 |
附加選項 |
|
m1 |
0～100%線性指示表頭 |
|
m3 |
數字顯示表頭 |
|
b1 |
2〃管裝彎支架 |
|
b2 |
墻裝/板裝彎支架 |
|
b3 |
2〃管裝平支架 |
|
d0 |
泄放閥在壓力室中部 |
|
d1 |
側面泄放閥在壓力室上部 |
|
d2 |
側面泄放閥在壓力室下部 |
|
c0 |
1/2〃錐管內螺紋接頭 |
|
c1 |
1/2〃引壓接頭及后部焊接引壓管φ14（供貨時含c0） |
|
c2 |
丁字形螺紋接頭m20x1.5 |
|
d |
防爆型exdiict5 |
|
i |
本安型exiaiict6 |
| 3351dr 2 n ji a q1 l1 m1b1c0 ← 選型舉例 | |
|
|
|
|
