說明： |
產品概述：

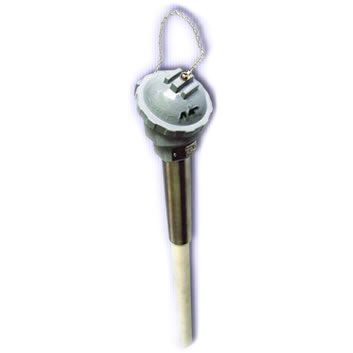

WR系列工業用熱電偶作為溫度測量傳感器 ,通常與溫度變送器、調節器及顯示儀表等配套使用,組成過程控制系統，用以直接測量或控制各種生產過程中0-1800℃范圍內的流體、蒸汽和氣體介質以及固體表面等溫度。
熱電偶是由兩種不同成分的導體兩端接合成回路時,當兩接合點溫度不同時，就會在回路內產生熱電流。如果熱電偶的工作端與參比端存在有溫差時，顯示儀表將會批示出熱電偶產生的熱電勢所對應的溫度值。
熱電偶的熱電動熱將隨著測量端溫度升高而增長，它的大小只與熱電偶材料和兩端的溫度有關、與熱電極的長度、直徑無關。
各種熱電偶的外形常因需要而極不相同，但是它們的基本結構卻大致相同，通常由熱電極、絕緣套保護管和接線盒等主要成分組成。
產品特點
裝配簡單，更換方便；
壓簧式感溫元件，抗振性能好；
測溫范圍大；
機械強度高，耐壓性能好。
測量溫度及允差
熱電偶類別 代號 分度號 最高溫度 測量溫度 允許偏差△t℃
鉑銠30-鉑銠5 WRR B 0~1800 0-1600 ±1.5℃或±0.25%t
鉑銠10-鉑 WRP S 0~1600 0-1300 ±1.5℃或±0.25%t
|
名稱 |
極性 |
代號 |
名義化學成份% |
|
PE |
Rh |
|
鉑銠10-鉑 |
鉑銠10合金絲 |
正極 |
SP |
90 |
10 |
|
鉑絲 |
負極 |
SN |
100 |
0 |
|
鉑銠13-鉑 |
鉑銠13合金絲 |
正極 |
RP |
87 |
13 |
|
鉑絲 |
負極 |
RN |
100 |
0 |
|
鉑銠30-鉑銠6 |
鉑銠30合金絲 |
正極 |
BP |
70 |
30 |
|
鉑銠6合金絲 |
負極 |
BN |
94 |
6 |
（2）偶絲直徑及允許偏差、分度號。
偶絲的直徑及允許偏差、分度號符合下表規定：
偶絲的圓度不得超過直徑的允許偏差：
|
名稱 |
分度號 |
直徑 |
允許偏差 |
|
鉑銠10-鉑 |
S |
0.5 |
-0.020 |
|
鉑銠13-鉑 |
R |
0.5 |
-0.015 |
|
鉑銠30-鉑銠6 |
B |
0.5 |
-0.015 |
（3）鉑銠熱電偶絲的國家標準、測量范圍及溫度允許偏差：
|
名稱 |
國家標準 |
等級 |
使用溫度范圍 |
允許偏差 |
|
鉑銠10-鉑 |
GB/T3772-1998 |
Ⅰ |
0℃～1100℃ |
±1 ℃ |
|
Ⅰ |
1100℃～1600℃ |
±[1+(t-1100)*0.003] ℃ |
|
Ⅱ |
0℃～600℃ |
±1.5 ℃ |
|
Ⅱ |
600℃～1600℃ |
±0.25 %t |
|
鉑銠13-鉑 |
GB/T1598-1998 |
Ⅰ |
0℃～1100℃ |
±1 ℃ |
|
Ⅰ |
1100℃～1600℃ |
±[1+(t-1100)*0.003] ℃ |
|
Ⅱ |
0℃～600℃ |
±1.5 ℃ |
|
Ⅱ |
600℃～1600℃ |
±0.25 %t |
|
鉑銠30-鉑銠6 |
GB/T2902-1998 |
Ⅱ |
600℃～1700℃ |
±0.25 %t |
|
Ⅲ |
600℃～800℃ |
±4 ℃ |
|
Ⅲ |
800℃～1700℃ |
±0.5%t |
注：t為被測溫度（℃）
型號表示：
主要技術參數：
|
