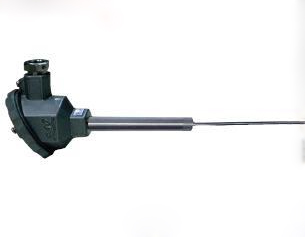

1、應 用
通常和顯示儀表、記錄儀表、電子計算等配套使用。直接測量各種生產過程中的0°C~1300°C范圍內液體、蒸汽和氣體介質以及固體表面溫度。
2、特 點
·裝配簡單，更換方便
·壓簧式感溫元件，抗振性能好；
·測溫范圍大
·機械強度高，耐壓性能好
3、工作原理
熱電偶的電極由兩根不同導體材質組成。當測量端與參比端存在溫差時，就會產生熱電勢，工作儀表便顯示出熱電勢所對應的溫度值。
4、主要技術參數
產品執行標準
IEC584
IEC1515
GB/T16839-1997
JB/T5582-91
5、常溫絕緣電阻
熱電偶在環境溫度為20±15°C，相對濕度不大于80%，試驗電壓為500±50V（直流）電極與外套管之間的絕緣電阻>1000Ω.m。
6、測量范圍及允差
| 型 號 |
分 度 號 |
允 差 等 級 |
| I |
II |
| 允差值 |
測溫范圍°C |
允差值 |
測溫范圍°C |
| WRN |
K |
±1.5°C |
-40~+375 |
±2.5 °C |
-40~+333 |
| ±0.004ltl |
375~1000 |
±0.0075 ltl |
333~1200 |
| WRM |
N |
±1.5°C |
-40~+375 |
±2.5°C |
-40~+333 |
| ±0.004 ltl |
375~1000 |
±0.0075 ltl |
333~1200 |
| WRE |
E |
±1.5°C |
-40~+375 |
±1.5°C |
-40~+333 |
| ±0.004 ltl |
375~800 |
±0.004 ltl |
333~900 |
| WRF |
J |
±1.5°C |
-40~+375 |
±1.5°C |
-40~+333 |
| ±0.004 ltl |
375~750 |
±0.004 ltl |
333~750 |
| WRC |
T |
±1.5°C |
-40~+125 |
±1°C |
-40~+133 |
| ±0.004 ltl |
125~350 |
±0.0075 ltl |
133~350 | 7、接線盒形式
![]()
8、型號命名方法
![]()
9、型號及規格
![]()
10、接線方式
![]()
11、防水式直形管接頭熱電偶規格型號
| 產品型號 |
分度號 |
溫度范圍 ℃ |
接線盒形式 |
保護管材料 |
規 格（mm） |
| d |
L |
WRM-73
WRM2-73 |
N |
0-1000 |
M20x1.5 |
1Cr18Ni9Ti |
?3
?4
?5
?6
?8 |
245
270
295
345
395
445
545
645
745
899
1149 |
WRN-73A
WRN2-73A |
NPT1/2 |
WRN-73
WRN2-73 |
K |
M20x1.5 |
WRN-73A
WRN2-73A |
NPT1/2 |
WRE-73
WRE2-73 |
E |
0-700 |
M20x1.5 |
WRE-73A
WRE2-73A |
NPT1/2 |
WRC-73
WRC2-73 |
T |
0-350 |
M20x1.5 |
WRC-73A
WRC2-73A |
NPT1/2 |
WRF-73
WRF2-73 |
J |
0-600 |
M20x1.5 |
WRF-73A
WRF2-73A |
NPT1/2 | 1）型號72、72A為防噴式，防護等級IP65；
2）型號73、73A為防水式，防護等級IP65； |
