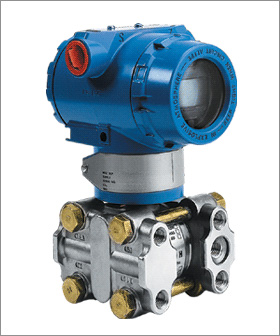

四、3351GP型壓力（含負壓）變送器
3351GP型電容式壓力變送器（表壓）測量最小壓力1KPa，（可遷移為負壓變送器）。
使用對象： 液體、氣體和蒸氣
| 3351GP型 |
壓力變送器（含負壓） |
|
2 |
0-0.1～1KPa |
|
3 |
0-1～6KPa |
|
4 |
0-6～40KPa |
|
5 |
0-40～200KPa |
|
6 |
0-0.16～1MPa |
|
7 |
0-0.4～2.5MPa |
|
8 |
0-1.6～10MPa |
|
9 |
0-4～25MPa |
|
0 |
0-6～40MPa |
|
代號 |
功能 |
|
N |
普通模擬型：（輸出：4～20mA） |
|
G |
常規智能型：（輸出：4～20mA） |
|
S |
標準智能型：（輸出：4～20mA帶HART總線協議） |
|
代
號 |
|
結 構 材 料 |
|
|
|
法蘭接頭 |
排氣/排液閥 |
隔離膜片 |
灌充液體 |
|
J1 |
316不銹鋼 |
316不銹鋼 |
316不銹鋼 |
硅
油 |
|
J2 |
316不銹鋼 |
316不銹鋼 |
哈氏C-276 |
|
J3 |
316不銹鋼 |
316不銹鋼 |
蒙乃爾 |
|
J4 |
316不銹鋼 |
316不銹鋼 |
鉭 |
|
代號 |
精度 |
|
Q1 |
0.2%FS |
|
Q2 |
0.5%FS |
|
代號 |
電氣連接頭 |
|
L1 |
M20X1.5內螺紋 |
|
L2 |
1/2NPT內螺紋 |
|
代號 |
附加選項 |
|
M1 |
0～100%線性指示表頭 |
|
M3 |
數字顯示表頭 |
|
B1 |
2〃管裝彎支架 |
|
B2 |
墻裝/板裝彎支架 |
|
B3 |
2〃管裝平支架 |
|
D0 |
泄放閥在壓力室中部 |
|
D1 |
側面泄放閥在壓力室上部 |
|
D2 |
側面泄放閥在壓力室下部 |
|
C0 |
1/2〃錐管內螺紋接頭 |
|
C1 |
1/2〃引壓接頭及后部焊接引壓管φ14（供貨時含C0） |
|
C2 |
丁字形螺紋接頭M20X1.5 |
|
d |
防爆型EXdIICT5 |
|
I |
本安型EXiaIICT6 |
| 3351GP 8 N J3 Q1 L1 M3B1D0C1 ← 選型舉例 | |
|
|
|
|
