說明： |

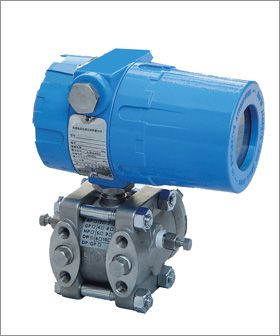

一、1151DP型差壓變送器
以差動電容為檢測原理組成電容式變送器，輸入壓力分別為0～40KPa，
0～250KPa等。使用對象：液體、氣體和蒸氣。
|
1151DP型 |
差壓變送器
|
|
|
3 |
0-1～6KPa |
|
4 |
0-6～40KPa |
|
5 |
0-40～200KPa |
|
6 |
0-0.16～1MPa |
|
7 |
0-0.4～2.5MPa |
|
8 |
0-1.6～10MPa |
|
|
代號 |
功能 |
|
E |
普通模擬型(輸出:4～20mA) |
|
G |
常規智能型(輸出:4～20mA) |
|
S |
標準智能型(輸出:4～20mA帶HART總線協議) |
|
|
代號 |
結 構 材 料
|
|
法蘭接頭 |
排氣/排液閥 |
隔離膜片 |
灌充液體 |
|
22 |
316不銹鋼 |
316不銹鋼 |
316不銹鋼 |
硅
油 |
|
23 |
316不銹鋼 |
316不銹鋼 |
哈氏C-276 |
|
24 |
316不銹鋼 |
316不銹鋼 |
蒙乃爾 |
|
25 |
316不銹鋼 |
316不銹鋼 |
鉭 |
|
|
代號 |
靜壓MPa |
|
B |
4 |
|
C |
10 |
|
|
代號 |
精度 |
|
Q1 |
0.2%FS |
|
Q2 |
0.5%FS |
|
|
代號 |
電氣連接頭 |
|
L1 |
M20X1.5內螺紋 |
|
L2 |
1/2NPT內螺紋 |
|
|
代號 |
附加選項 |
|
M1 |
0～100%線性指示表頭 |
|
M3 |
數字顯示表頭
|
|
B1 |
2″管裝彎支架 |
|
B2 |
墻裝/板裝彎支架 |
|
B3 |
2″管裝平支架 |
|
D0 |
泄放閥在壓力室中部 |
|
D1 |
側面泄放閥在壓力室上部 |
|
D2 |
側面泄放閥在壓力室下部 |
|
C0 |
1/2″錐管內螺紋接頭 |
|
C1 |
1/2″引壓接頭及后部焊接引壓管φ14（供貨時含C0） |
|
C2 |
丁字形螺紋接頭M20X1.5 |
|
d |
隔爆型EXd ⅡCT5 |
|
I
|
本安型EXiaⅡ CT6
|
| 1151DP 5 S 22 C Q1 L1 M1B1D0C0 ← 選型舉例 | |
|
|
|
|
