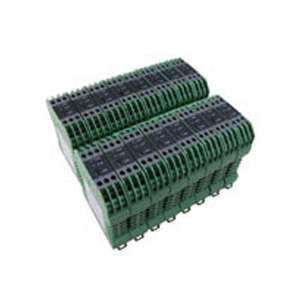

說明： |
技術參數
• 供電電源
電源電壓：20~30VDC
額定供電電壓：24VDC
• 輸 入
輸入類型： Pt100、Cu50等型熱電阻（特殊分度號可定制）
允許引線電阻：每條引線≤10Ω
測量范圍： 見選型訂貨欄目中的“熱電阻分度號及量程表”
(注: 信號類型和量程用戶訂貨時指定或自行編程)
• 輸 出
電流或電壓輸出與測量溫度值線性
• 綜合通用參數
標準精度：±0.2%(參見熱電阻類型、量程及測量誤差表)
溫度漂移：±0.015% / ℃
響應時間：< 10ms
隔離能力：輸入-輸出-電源-外殼之間 2.5KV,1min ,50Hz
絕緣電阻：輸入-輸出-電源之間 ≥100MΩ / 500VDC
工作環境溫度：-20～＋60℃
儲存環境溫度：-40～＋80℃
環境濕度范圍：5～95％RH （無冷凝）
機殼材質：PC（聚碳酸脂）材料
防護等級：IP20
外形尺寸：寬23×高85×深103（mm）
整機重量：約200g
概述
• 用于將現場二線制或三線制熱電阻信號轉換成對應溫度值線性的直流信號隔離輸出。
• 該產品采用獨立的直流電源供電, 供電電源-輸入-輸出之間隔離。
• 有USB接口的智能型溫度變送器和模擬式標準固定型溫度變送器可供用戶選擇。
• USB接口智能型溫度變送器的編程設定是使用專用的編程器, 通過編程器進行編程設定。
• 該溫度隔離變送器可以與單元組合儀表及DCS、PLC 等系統配套使用，廣泛用于工業生產過程的各種溫度檢測和控制系統。
特點
• 熱電阻輸入(Pt100、Cu50、Cu100等)
(注: 信號類型和量程用戶訂貨時指定或自行編程)
• 獨立供電 20~30VDC
• 有USB接口可編程設定型和模擬式標準固定型溫度變送器可供選擇
型號選擇
| KH5611 |
熱電阻輸入智能溫度變送器 一入一出 |
| KH5612 |
熱電阻輸入智能溫度變送器 一入二出 |
| KH5613 |
熱電阻輸入智能溫度變送器 二入二出 |
| 第一路輸入 |
01 |
（出廠默認值：Pt100 0~200℃ 三線制) |
05 |
Cu100(測溫范圍) |
| 02 |
Pt100(測溫范圍) |
06 |
特殊指定 |
| 03 |
Pt1000(測溫范圍) |
| 04 |
Cu50(測溫范圍) |
| 第二路輸入 |
同上，一入一出、一入二出此項不選 |
| 第一路輸出 |
A1 |
4~20mA |
V1 |
1~5V |
| A2 |
0~20mA |
V2 |
0~5V |
| A3 |
0~10mA |
V3 |
0~10V |
| 第二路輸出 |
同上，一入一出此項不選 |
| 特殊功能 |
無 |
|
| UB |
USB接口；可編程溫度變送器。 |
★熱電阻類型及量程表
| 熱電阻類型 |
溫度范圍（℃） |
最小量程（℃） |
基本誤差 |
| Pt100 |
-200~800 |
50 |
0.4℃/0.2% |
| Pt10 |
-200~800 |
200 |
0.4℃/0.2% |
| Cu50 |
-50~150 |
50 |
0.4℃/0.2% |
| Cu100 |
-50~150 |
50 |
0.4℃/0.2% |
注：基本誤差的%是相對于設定的量程范圍，應用時取量程誤差與絕對誤差的較大值。 |
