產品概述

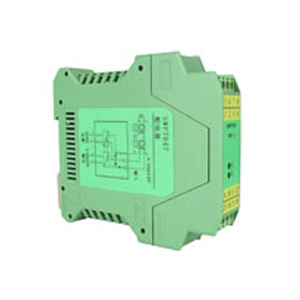

SWP-7000系列開關量輸入隔離器，將來自現場的開關或接近開關信號隔離傳輸到控制室輸出，具有接近開關短線檢測和輸入輸出正反相控制功能。該產品需獨立供電，電源、輸入、輸出三隔離。
| |
說 明 |
| 電源 |
20～35VDC |
| 信號輸入 |
開關、接近開關
配電電壓：≈8V（開路時）短路電流：≈8mA |
| 信號輸出 |
繼電器輸出特性：
響應時間：≤20ms
驅動能力：250V，a.c.,2A或30V，d.c.,2A，電阻性負載
晶體管輸出特性：
外部供電：≤40V,d.c.，電流輸出：≤40mA（有短路保護）
晶體管集電集輸出：高電平：VCC, 低電平：≤2.5V
晶體管發射極輸出：高電平：VCC-2.5V,低電平：≤0.5V |
| 輸入和輸出特性（設置為同相控制時） |
現場開關閉合或輸入回路電流>2.1mA,輸出晶體管導通,通道綠色指示燈亮
現場開關開路或輸入回路電流<1.2mA,輸出晶體管不導通, 通道綠色指示燈滅 |
| 輸入和輸出正反相控制設置 |
K2置為OFF時為開啟斷線檢測功能，為ON時關閉斷線檢測功能。
注：當以開關為輸入信號，需要斷線檢測時，須在開關兩端并聯10KΩ電阻。 |
| 電磁兼容性 |
符合GB/T18268工業設備應用要求 |
| 使用環境溫度 |
-20～+60℃ |
| 連接的現場設備 |
接近開關、開關等現場設備 |
型號選擇
|
型號規格 |
通道數 |
說明 |
|
SWP7011 |
一進一出 |
信號輸入：開關、接近開關輸入
信號輸出：繼電器輸出 |
|
SWP7111 |
一進二出 |
|
SWP7018 |
二進二出 |
|
SWP7013 |
一進一出 |
信號輸入：開關、接近開關輸入
信號輸出：晶體管輸出 |
|
SWP7113 |
一進二出 |
|
SWP7019 |
二進二出 |
|
