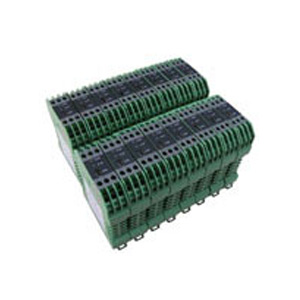

說明： |
技術參數
• 供電電源
電源電壓：20~30VDC
電流消耗(24VDC 供電)：< 25mA
• 輸 入
輸入電阻器類型：二線制、三線制或者四線制電阻器
阻值范圍：0～10KΩ
（特殊阻值電位器，用戶在訂貨時指定）
• 輸 出
電流信號：4～20mA
電流輸出負載： ≤350Ω(出廠默認)
(注：若需要其他特殊負載,訂貨時注明。)
輸出電壓信號：1～5V
輸出紋波： < 10mVp-p
• 綜合通用參數
標準精度：±0.2% (或 0.2Ω)
溫度漂移：±0.015% / ℃
響應時間：< 10ms
隔離能力：輸入-輸出-電源-外殼之間 2.5KV,1min ,50Hz
絕緣電阻：輸入-輸出-電源之間 ≥100MΩ / 500VDC
電磁兼容性：符合GB/T18268應用要求 (等同IEC61326-1)
工作環境溫度： -20～＋60℃
儲存環境溫度： -40～＋80℃
安裝方式：35mm 標準DIN導軌卡式安裝
端子接線：截面0.5~2.5mm2 的單芯或者多芯電纜, M3螺絲擰緊連接
外形尺寸/整機重量：23×85×103（mm）; 約200g
概述
• 將現場的二線制、三線制或者四線制電阻器的電阻值隔離變送，轉換為與輸入成線性關系的直流信號隔離輸出至控制系統或其它智能儀表。
• 該隔離變送器采用獨立的直流電源供電， 供電電源－ 輸入－ 輸出之間隔離。
特性
•電阻信號
(0~100Ω,0~1KΩ, 0~10KΩ,其它量程)
• 4~20mA,1~5V(可選)
超量程/低量程：約 22mA /3.5mA
• 獨立供電 20~30VDC
• 電阻信號隔離變送
產品選型
| KH5661 |
電阻輸入信號隔離變送器 一入一出 |
| KH5662 |
電阻輸入信號隔離變送器 一入二出 |
| 第一路輸入 |
R1 |
0~100Ω |
| R2 |
0~300Ω |
| R3 |
0~1KΩ |
| R4 |
0~5KΩ |
| R5 |
0~10KΩ |
| R6 |
0~50KΩ |
| 第一路輸出 |
A1 |
4~20mA |
| A2 |
0~20mA |
| A3 |
0~10mA |
| V1 |
1~5V |
| V2 |
0~5V |
| V3 |
0~10V |
| 第二路輸出 |
同上，一入一出此項不選 |
需要一入二出電阻輸入隔離變送器
輸入 0~300Ω
1路輸出 4~20mA；2路輸出 4~20mA
訂貨的產品型號及代碼為：KH5661-R2-A1-A1 |
