說明： |
認可標準及產品認證
|
|
中國船級社（CCS）船用儀器儀表產品認證 |
|
|
國家級儀器儀表防爆安全監督檢驗站防爆認證 |
|
|
《防爆電氣產品工廠質量保證能力要求》認證 |
|
|
歐洲防爆產品ATEX認證 | | 認可標準：
GB3836.1-2000《爆炸性氣體環境用電氣設備 第1部分：通用要求》
GB3836.4—2000《爆炸性氣體環境用電氣設備 第4部分：本質安全型“i”》
CCS《鋼質海船入級規范》2006年第4篇第一章
IEC61508:1998《電氣/電子/可編程序電子安全相關系統的功能安全第一部分和第二部分》
產品認證：
國家級儀器儀表防爆安全監督檢驗站防爆認證
中國方圓標志認證中心“防爆電氣產品工廣質量保證能力要求”認證（認證規范等效IECEx0D005）
中國船級社船用儀器儀表產品認證
國家工業自動化儀表產品質量監督檢驗中心SIL認證
產品特征
供電：獨立供電、回路供電
通道數：一進一出、一進二出、二進二出、四進四出
功能：信號隔離傳輸、變送轉換、分配、報警設定
80余產品品種通過防爆認證
單路、雙路、四路（開關量輸入），每一通道費用低
品種齊全的回路供電隔離柵適配更多系統I/O
德國菲尼克斯外殼結構件，可插拔接線端子
DIN35標準導軌安裝
匹配信號及本安儀表：
開關、接近開關輸入
驅動本安電磁閥、指示燈的本安電源輸出
二線制、三線制變送器輸入（包括HART）
電流、電壓信號輸入/輸出
頻率量輸入
熱電偶、熱電阻輸入
通信信號輸入
火焰、煙霧探測器輸入
振動傳感器輸入
頻率、轉速傳感器輸入
通用技術參數
電源保護：電源反向保護
安全隔離：安全側與危險側隔離安全電壓250VAC
絕緣強度：2500V,a.c.；(本安端與非本安端)
電磁兼容性：
符含GB/T 18268《測量、控制和實驗室用的電設備電磁兼容性要求》〔等同IEC61326-1)
靜電：空氣放電8kV
脈沖群：電源線對地2kV，佶號線對地1kV
浪涌：線對地2kV，線對線1kV
射頻：10V/m
使用環境：
必須安裝在不含爆炸性氣體的安全環境中，且周圍環境中不得有強烈振動、沖擊以及對產品元器件有腐蝕性的氣體、粉塵存在
連續工作溫度：-20℃~+60℃
相對濕度：10%〜90%

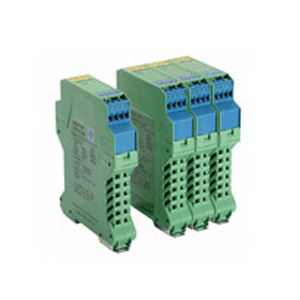

結構及外形圖
儀表結構:德國菲尼克斯公司系列塑売結構
安裝方式:在安全區場所，DIN35mm標準導軌
接線端子：可插拔，藍色端子接危險側信號，綠色端子接安全側信號，可接0.5mm²〜2.5mm²多束或單股電纜
外形尺寸：114.5mm*99.0mm*22.5mm
114.5mm*99.0mm*12.5mm
![]()
|
|
|
|
|
