型號及規格：
|
名稱 |
規格及型號 |
輸入信號 |
輸出信號 |
功能 |
|
隔離式熱電偶安全柵 |
SWP-8081-EX |
熱電偶（單路輸入） |
4~20mADC或1~5VDC（雙路隔離輸出） |
將變送器的溫度信號隔離信號隔離轉換為輸出 |
|
隔離式熱電阻隔安全柵 |
SWP-8083-EX |
熱電阻（單路輸入） |
4~20mADC或1~5VDC（雙路隔離輸出） |
* 儀表內部輸出端可轉換 1~5VDC/4~20mADC
主要技術性能：
防爆標記： [Exib] Ⅱ CT6
本安防爆參數： Uo≤35V ， Io≤35mA ，Co≤0.045uF ， Lo≤2mH，Po≤0.3W，Um＝250VAC/DC
配電電壓：18.5～28.5VDC
電源電壓： 24VDC ± 10%
消耗功率： 1.5W
危險區輸入：三線制 RTD ⑦+⑧-⑨- 二線制RTD ⑦+⑧- （⑨與⑧短接）
安全區輸入：全隔離二路 4～20 Ma/ 1～5VDC（①+②-、④+⑤-）
輸出負載 : ≤ 750 Ω（ 內部 250 Ω 負載）
輸出精度： 0.5%F.S
溫度漂移： 0.01%F.S
環境溫度： +5℃～40℃
相對濕度： 5％～85％RH
儲存溫度： -40℃～85℃
重量：約 150ｇ
安裝場所：周圍空氣中應不含對鉻、鎳、銀鍍層起腐蝕作用的介質。
適用現場設備：二、三線制熱電阻。
主要特點
1、 產品系列功能全，適用范圍廣
SWP8000-EX系列隔離式安全柵不僅可以與多家公司制造的各種二線制變送器、電氣轉換器、電氣閥門定位器、電磁閥、報警器、液位開關等本安儀表配套，而且還可以與二線制智能變送器、二線制智能閥門定位器、智能電磁流量計等本安儀表配套使用；實現模擬信號的高精度傳輸。
2、 高精度和高穩定性：
檢測端安全柵模擬傳輸精度達:0.2%F.S；
溫度漂移:0.02%F.S；
操作端安全柵模擬傳輸精度達:0.2%F.S；
溫度漂移：0.02%F.S。
3、高安全性：
電壓電流限制回路設計為雙重化電路，使系統的安全性和可靠性大提高；
本安電路與非本安電路變壓器隔離，無直接聯系，隔離耐壓高達 150Vms;
電源變壓器和信號變壓器整體封裝，消除元件彈接及達接的可能性，使產品的可靠性，安全性進一步提高。
4、 高可靠性
產品選用優質品牌的半導體器體、自動化SMT貼片工藝制造，以及計算機等現代化測試設備對產品測試、保證產品可靠；
產品設計電路充分優化，按國際電磁兼容性標準要求設計；
每一產品出廠前經過高溫化處理，品質絕對保證。
接線示意圖:
![]()

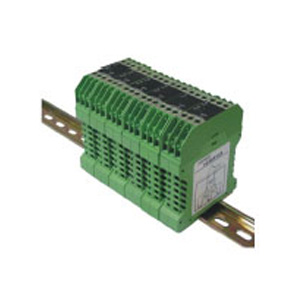

安裝方式及安裝尺寸(采用標準DIN導軌)
![]()
安裝注意事項：
1、隔離式安全柵應安裝非危險場所 。
2、隔離式安全柵通往現場（危險場所）的軟銅導線截面積必須大于 0.5mm 2 。
3、 連接導線的絕緣強度應大于 500V 。
4、 隔離式安全柵本安端（有藍色標記）和非本安端電路配線，不得接錯和混淆。本安導線宜選用藍色作為本安標記。本安導線和非本安導線在匯線槽中應分開鋪設、采用各自保護套管。隔離式安全柵的本安側，不允許混有其它電源，包括其它本安電路的電源。
5、 隔離式安全柵與一次儀表組成本安安全防爆系統時，必須經國家指定的防爆檢驗機構檢驗認可。
SWP8000-EX 系列隔離式安全柵由國家防爆電氣監督檢驗中心，給出的 C o , Lo 分布參數是相對與∏ C 級（氫氣級）的最大允許值，對于∏ B 級環境可把該參數乘以 3 ，對于∏ A 級環境可把該參數乘以 8 。傳輸線選用不同規格的電纜時，其本身的電纜參數應予高度重視，不得超過規定值。
6、對隔離式安全柵進行單獨通電調試時，必須注意隔離式安全柵的型號、電源極性、電壓等級及隔離式安全柵外殼接線端上的標號。
7、 嚴禁用兆歐表測試隔離式安全柵端子之間的絕緣性。若要檢查系統線路絕緣性時，應先斷開全部隔離式安全柵接線，否則會引起內部器件損壞。
8、凡與隔離式安全柵相連結的現場儀表，均應為有關防爆部門進行防爆試驗并取得防爆合格證的儀表。
9、如隔離式安全柵內部模塊損壞需要維修或更換時，原則上應由制造廠承擔。用戶自行維修時，應按照有關的注意事項，具體方法請按照維修的章節進行（本質安全型儀表的維修僅限于所述的范圍進行，其外的維修應與制造廠商量）。經檢修后方能重新投入運行。
10、 隔離式安全柵的安裝，使用和維護應嚴格遵照 .GB 3836.15 — 2000 《爆炸性氣體環境用電氣設備第 15 部分：危險場所電氣安裝（煤礦除外）》的有關條款進行。
11. 取得防爆合格證的產品，不允許隨意更換影響防爆性能的元件或結構。 |
