說明： |
產品特征
供電：電源端子獨立供電、電源總線供電(可選)
通道數：一進一出、一進二出、二進二出
功能：信號隔離傳輸、變送轉換、分配、報警設定
匹配信號及本安儀表：
開關、接近開關輸人
驅動本安電磁閥、指示燈的本安電源輸出
二線制、三線制變送器輸人（包括HART）
電流信號輸出
熱電阻、熱電偶輸人
認可標準及產品認證
產品認證：
|
![]() |
功能安全認證(SIL) |
![]() |
國家級儀器儀表防爆安全監督檢驗站防爆認證 |
![]() |
歐洲防爆產品ATEX認證 |
![]() |
國際防爆電氣產品認證 |
認可標準：
IEC 60079-0:2007《爆炸性氣體環境用電氣設備 第0部分：設備通用要求》
IEC 60079-11:2006《爆炸性氣體環境用電氣設備 第4部分：本質安全“i”保護設備》
IEC 61508-1:2010《電氣/電子/可編程序電子安全相關系統的功能安全 第一部分 一般要求》
IEC 61508-2:2010《電氣/電子/可編程序電子安全相關系統的功能安全 第二部分電 電氣/電子可編程序電子安全相關系統的要求》
IEC 61508-3：2010《電氣/電子/可編程序電子安全相關系統的功能安全 第三部分 軟件要求》
產品認證：
國家級儀器儀表防爆安全監督檢驗站防爆認證
中國方圓標志認證中心IECEx防爆認證
國家工業自動化儀表產品質量監督檢驗中心SIL認證
通用技術參數
電源保護：電源反向保護
安全電壓：250V.a.c
絕緣強度：2500V.a.c,；1min（本安端與非本安端）
電磁兼容性：符含IEC 61326-1《測量、控制和實驗室用電氣設備電磁兼容性要求 第1部分：通用要求》；
IEC 61326-3-1《測量、控制和實驗室用電氣設備電磁兼容性要求 第3-1部分：安全相關系統和預期執行安全相關功能（安全功能）的設備抗擾度要求 一般場合》
使用環境：
安裝在不含爆炸性氣體的安全環境中，且周圍環境中不得有強烈振動、沖擊以及對產品元器件有腐蝕性的氣體、粉塵存在
連續工作溫度：-20℃~+60℃
相對濕度：10%~90%
貯存條件：
溫度：-40℃~+80℃
相對濕度：10%~90%

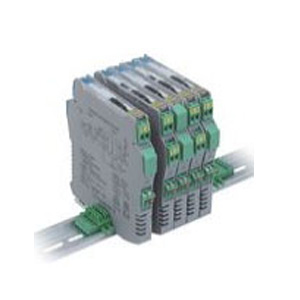

結構及外形圖
儀表結構：德國菲尼克斯公司開模GS8500系列塑売結構
安裝方式：在安全區，DIN35mm標準導軌
接線端子：可插拔，藍色端子接危險側信號，綠色端子接安全側信號,可接0.5mm²~2.5mm²多束或單股電纜
外形尺寸：118.9*106.0mm*12.5
![]()
|
