CZ3000系列信號隔離器、轉換器、報警設定器是連接于工業現場儀表與控制室之間的電氣設備。它通過電源、輸入、輸出之間的可靠隔離，有效解決工業自動化控制系統現場干擾問題，保證系統的穩定和可靠運行。它是通用型產品，基本覆蓋自控系統中各種信號隔離、轉換、分配、報警等功能要求。
產品特征
供電：獨立供電、回路供電
功能：給現場儀表配電、信號隔離傳輸、信號變換、信號分配，報警設定輸入信號：熱電偶、熱電阻、電位器、毫伏、伏、毫安、TTL電平、OC門、干接點、接近開關、頻率信號、通信信號
輸出信號：毫伏、伏、毫安、晶體管、繼電器、TTL電平、通信信號
齊全的品種，單路、雙路可靈活選擇
可對各種現場和控制室信號實現隔離和轉換
輸出回路供電方式適配更多系統I/O卡
德國菲尼克斯外殼結構件，可插拔接線端子
DIN35標準導軌安裝
通用技術參數
電源保護：電源反向保護
隔離電壓：1500V,a.c.;1min
電磁兼容性：符合 GB/T 18268 《測量、控制和實驗室用的電設備電磁兼容性要求》（等同IEC 61326-1）
靜電：空氣放電8kV
脈沖群：電源線對地2kV，信號線對地1kV
浪涌：線對地2kV，線對線1kV
射頻：10V/m
使用環境：
周圍環境中不得有強烈振動、沖擊以及對產品元器件有腐蝕性的氣體、粉塵存在
連續工作溫度：-20℃～+60℃
相對濕度：10%~90%
貯存條件：
溫度：-40℃～+80℃
相對濕度：10%~90%
開關量輸入隔離器（ 6 品種）
| 開關量信號 |
型號 |
通道數 |
輸入 |
輸出 |
特征 |
![]() |
CZ3011 |
一進一出 |
開關、接近開關 |
繼電器輸出 |
有斷線檢測功能 |
|
CZ3111 |
一進二出 |
有斷線檢測功能 |
|
CZ3012 |
二進二出 |
有斷線檢測功能 |
|
CZ3013 |
一進一出 |
晶體管輸出 |
有斷線檢測功能 |
|
CZ3113 |
一進二出 |
有斷線檢測功能 |
|
CZ3019 |
二進二出 |
有斷線檢測功能 |
開關量輸出隔離器（ 3 品種）
| 開關量輸出 |
型號 |
通道數 |
輸入 |
輸出 |
特征 |
![]() |
CZ3021 |
一進一出 |
干接點 |
驅動電流45mA時， 輸出電壓≥12V |
回路輸出供電 |
| CZ3022 |
二進二出 |
回路輸出供電 |
| CZ3023 |
一進一出 |
獨立供電 |
變送器、電流輸入配電隔離器（ 9品種）
| 變送器、電流輸入 |
型號 |
通道數 |
輸入 |
輸出 |
特征 |
![]() |
CZ3031 |
一進一出 |
二線制變送器輸入 |
4~20mA HART數字信號 |
回路供電 |
| CZ3032 |
二進二出 |
回路供電 |
| CZ3045 |
一進一出 |
獨立供電 |
| CZ3047 |
一進一出 |
二線制、三線制變送器，電流源輸入 |
4~20mA、0~20mA、1~5V、0~5V |
獨立供電 |
| CZ3035 |
一進二出 |
獨立供電 |
| CZ3036 |
二進二出 |
獨立供電 |
| CZ3047T |
一進一出 |
4~20mA |
輸出回路供電 |
| CZ3035T |
一進二出 |
輸出回路供電 |
| CZ3036T |
二進二出 |
輸出回路供電 |
電流、電壓輸入隔離器（9品種）
| 電流、電壓信號 |
型號 |
通道數 |
輸入 |
輸出 |
特征 |
![]() |
CZ3065 |
一進一出 |
4~20mA |
4~20mA |
回路供電 |
| CZ3066 |
二進二出 |
回路供電 |
| CZ3065T |
一進一出 |
4~20mA、0~20mA |
回路供電 |
| CZ3066T |
二進二出 |
回路供電 |
| CZ3084 |
一進一出 |
1~5V、0~5V、2~10V、0~10V |
回路供電 |
| CZ3085 |
二進二出 |
回路供電 |
| CZ3083 |
一進一出 |
0~5V、1~5V、0~10V |
0~20mA、4~20mA、0~5V、1~5V、0~10V |
獨立供電 |
| CZ3088 |
二進二出 |
獨立供電 |
| CZ3089 |
一進二出 |
獨立供電 |
模擬量輸出隔離器（ 7品種）
| 模擬量輸出 |
型號 |
通道數 |
輸入 |
輸出 |
特征 |
![]() |
CZ3031 |
一進一出 |
4~20mA HART數字信號 |
4~20mA HART數字信號 |
回路供電 |
| CZ3032 |
二進二出 |
回路供電 |
| CZ3064D |
四進四出 |
回路供電 |
| CZ3067 |
一進一出 |
4~20mA、0~20mA |
4~20mA、0~20mA |
獨立供電 |
| CZ3038 |
二進二出 |
獨立供電 |
| CZ3086 |
一進一出 |
0~20mA、0~5V、0~10V |
0~20mA、0~5V、0~10V |
獨立供電 |
| CZ3087 |
二進二出 |
獨立供電 |
頻率量信號隔離器（ 3 品種）
| 頻率量輸入 |
型號 |
通道數 |
輸入 |
輸出 |
特征 |
![]() |
CZ3051 |
一進一出 |
二線制、三線制頻率信號 |
電平、晶體管 |
5V、12V、24V配電 |
| CZ3052 |
二進二出 |
| CZ3053 |
一進一出 |
熱電阻、熱電偶輸入隔離溫度變送器（18 品種）
型號
| 熱電阻、熱電偶輸入 |
通道數 |
輸入 |
輸出 |
特征 |
![]() |
CZ3071 |
一進一出 |
熱電阻 |
4~20mA、1~5V |
獨立供電 |
| CZ3079 |
二進二出 |
獨立供電 |
| CZ3073 |
一進一出 |
可組態、獨立供電 |
| CZ3076 |
一進二出 |
可組態、獨立供電 |
| CZ3076T |
一進一出 |
4~20mA |
輸出回路供電 |
| CZ3077 |
一進一出 |
可組態、回路供電 |
| CZ3078 |
二進二出 |
可組態、回路供電 |
| CZ3173 |
一進三出 |
可組態、一路4~20mA輸出，二路報警輸出 |
| CZ3072 |
一進一出 |
熱電偶 |
4~20mA、1~5V |
可組態、獨立供電 |
| CZ3074 |
一進二出 |
可組態、獨立供電 |
| CZ3177 |
一進一出 |
4~20mA |
可組態、回路供電 |
| CZ3178 |
二進二出 |
可組態、回路供電 |
| CZ3172 |
一進三出 |
可組態、一路4~20mA輸出，二路報警輸出 |
| CZ3277 |
一進一出 |
熱電阻、熱電偶 |
可組態、回路供電 |
| CZ3278 |
二進二出 |
可組態、回路供電 |
| CZ3081 |
一進一出 |
毫伏信號 |
-5mV~+60mV |
1:1毫伏信號輸出 |
| CZ3075 |
一進一出 |
電位器 |
4~20mA、1~5V |
0~5kΩ電位器輸入 |
| CZ3271 |
一進一出 |
電阻 |
電阻信號 |
1:1電阻輸入 |
通信信號隔離器（ 5 品種）
| 通信信號 |
型號 |
通道數 |
輸入 |
輸出 |
特征 |
![]() |
CZ3092 |
一進一出 |
RS-232 |
RS-232 |
5V、6V、9V、12V配電 |
| CZ3095 |
一進一出 |
RS-485全雙工 |
5V、6V、9V、12V配電 |
| CZ3093 |
一進一出 |
RS-485半雙工 |
RS-485半雙工 |
5V、6V、9V、12V配電 |
| CZ3096 |
一進一出 |
RS-232 |
5V、6V、9V、12V配電 |
| CZ3094 |
一進一出 |
RS-485全雙工 |
RS-485全雙工 |
9V配電 |
模擬量輸入、輸出隔離器（ 1 品種）
| 模擬量輸入、輸出 |
型號 |
通道數 |
危險區信號 |
安全區信號 |
特征 |
![]()
![]() |
CZ3039 |
二進二出 |
4~20mA |
4~20mA |
一路4~20mA輸入，一路4~20mA輸出 |
頻率轉換信號隔離器 （2品種）
| 頻率信號 |
型號 |
通道數 |
輸入 |
輸出 |
特征 |
![]() |
CZ3055 |
一進二出 |
開關，接近開關，頻率脈沖電平，晶體管輸入 |
4~20mA’報警繼電器輸出 |
轉速監控‘報警設定及輸出 |
| CZ3355 |
一進三 |
振動傳感器輸入信號隔離器 （2品種）
| 振動傳感器 |
型號 |
通道數 |
危險區信號 |
安全區信號 |
特征 |
![]() |
CZ3057 |
一進一出 |
振動傳感器負電壓發生器輸入 |
-20V~-0.5V輸出 |
1:1電壓輸入輸出 |
| CZ3058 |
一進一出 |
振動傳感器輸入 |
-10V~+10V輸出 |

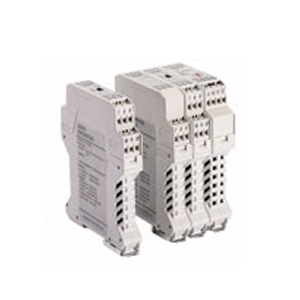

結構及外形圖
儀表結構：德國菲尼克斯公司ME系列塑殼結構
安裝：DIN35mm標準導軌
端子：可插拔，可接0.5mm～2.5mm多束或單股電纜
外形尺寸：
114.5mm×99.0mm×17.5mm（ME17.5）
114.5mm×99.0mm×22.5mm（ME22.5）
![]()
|
