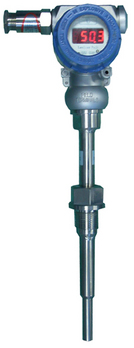

| SBW-644系列溫度變送器是一個兩線制變送器(即一對導線既是供電電源線，又是信號傳輸線)，配接兩線制顯示表頭，它具有較強的負載能力，帶有非線性校正電路，可測量工業過程中－200～1800℃范圍內的各種介質的溫度，將溫度信號轉換成與溫度信號成線性的4～20mADC電流輸出信號，送顯示、調節記錄儀表、PLC或DCS系統進行集散控制。
二、主要技術指標
1、基本精度:±0.5﹪(含冷端溫度補償)
2、工作電壓:24VDC
3、負載能力：供電電壓為24V時，負載為0～250Ω；
4、環境溫度影響:每變化10℃,誤差小于標定量程的±0.1﹪
5、最大電源電壓變化范圍:±0.05﹪
6、最大負載變化影響:±0.05﹪
7、環境溫度:-25℃～+70℃
8、相對濕度:﹤85﹪
9、環境振動頻率:﹤60Hz位移幅度:﹤0.14㎜
三、產品選型 為了滿足各類不同用戶的需求,將溫度變送器的量程范圍進行了分檔,以供用戶參考。
| 傳感器名稱 |
分度號 |
量程分檔 ℃ |
|
鉑銠30鉑銠6 |
B |
800～1800 1200～1800 |
|
鉑銠10-鉑 |
S |
0～1600 0～1400 600～1600 |
|
鉑銠13-鉑 |
R |
0～1600 0～1400 600～1600 |
|
鎳鎘-鎳硅 |
K |
0～1300 0～1000 0～800 0～600
400～1000 |
|
鎳鎘-康銅 |
E |
0～800 0～600 0～500 0～400 0～300 |
|
鐵-康銅 |
J |
0～600 0～400 0～300 0～200 0～100 |
|
銅-康銅 |
T |
-200～50 0～300 0～200 0～100 0～50 |
|
鉑電阻 |
Pt100 |
-200～50 -50～50 0～500 0～400 0～300 0～200 |
|
0～100 0～150 0～200 0～350 0～450 |
|
銅電阻 |
Cu50 |
-50～50 0～150 0～100 0～50 | 四、安裝接線圖 SBW-644系列溫度變送器，安裝接線圖如下圖所示，圖1為SBW-644(無顯示)型變送器，1，2端接24電源，3，4接熱電偶信號。圖2 為SBW-644S(帶顯示)型變送器，1，2端為24V電源接線端子，4，5，6為信號端子(對應圖中A,B,B)，若是熱電阻信號，則熱電阻的一端和4號端子相接，另一端同時接5，6兩端，若為熱電偶輸入時接5，6兩端，5端為負，6端為正。 ![]()
步驟
(1) 按典型應用接線圖接線，在1，2輸入端接入標準電位差計(如UJ33a)輸出信號為電動勢，在4，5輸出端串接上標準電流表和24VDC穩壓電源。
(2) 調零：反接信號輸入線，(即1接電位差計輸出+端，2接電位差計輸出-端)，使電位差計輸出校驗現場室溫對應的電動勢，調整電位器Z，使電流表的讀數為4mA。
(3) 調滿：正接信號輸入線(即1接電位差計輸出-端，2接電位差計輸出+端)使電位差計輸出滿量程對應的電動勢，調整電位器S，使電流表的讀書數為20mA。(該電動勢為滿度電動勢減去室溫對應的電動勢后的值)
六、典型應用接線圖
![]()
|
