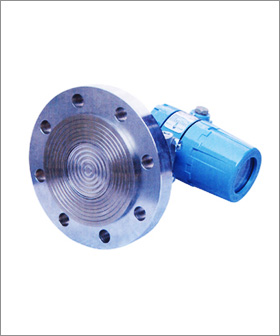

六、1151lt型法蘭式液位變送器
1151lt型法蘭式液位變送器的安裝法蘭標準按ansi，法蘭有3″和4″規(guī)格，
法蘭等級分為150lb（2.5mpa）及300lb（5.0mpa），法蘭安裝尺寸見下圖表
。如用戶采用gb9116-88標準，則dn=80、100、pn =2mpa請注明。
接液膜片材料有316l、哈氏c-276、蒙乃爾、鉭等。用戶不注明，時 以3″150lb安裝法蘭及接液膜片材料316l供貨。
圖8 法蘭式液位變送器外型尺寸圖
|
法蘭尺寸
|
螺栓孔 |
|
尺寸 |
規(guī)格 |
直徑d |
a |
b |
c |
數(shù)目n |
直徑d |
分布直徑d1 |
|
3″ |
1501b |
190 |
30 |
66 |
127 |
4 |
19 |
152 |
|
4″ |
1501b |
228 |
30 |
89 |
157 |
8 |
19 |
190 |
|
3″ |
3001b |
210 |
35 |
66 |
127 |
8 |
22 |
168 |
|
4″ |
3001b |
254 |
38 |
89 |
157 |
8 |
22 |
200 | |
